Registered jack (RJ, читается «ар-джей») — это стандартизированный физический интерфейс, используемый для соединения телекоммуникационного оборудования. Стандартные варианты этого разъёма называются RJ11, RJ14, RJ25, RJ45 и так далее.
Разъёмы RJ принадлежат к семейству модульных разъёмов, за исключением RJ21. Например, RJ11 использует модульные вилку и розетку типа «6 контактов — 2 проводника» (6P2C).

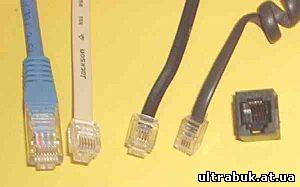

Слева направо, RJ-разъёмы:* 8-контактный разъём (8P8C, использующийся RJ49, RJ61 и другими, но часто ошибочно называемый «RJ45» из-за внешнего с ним сходства), * 6-контактный RJ25, * 4-контактный RJ14 (часто используется вместо 2-контактного RJ11) и * 4-контактный разъём телефонных трубок 4P4C (зачастую ошибочно называемый «RJ22», «RJ10» или «RJ9»). Те два, что посередине, могут быть вставлены в одну и ту же стандартную 6-контактную розетку (крайняя справа).
Путаница в названиях
С этими стандартами связана большая путаница. Шестиместный разъём, часто применяемый в телефонии, может быть использован как RJ11, RJ14 или даже RJ25, которые по сути являются названиями стандартов, использующих этот физический разъём. RJ11 предполагает двухжильное соединение, в то время как RJ14 — четырёхжильное, а RJ25 использует все шесть жил.
Термин «RJ45» ошибочно употребляется для именования разъёма 8P8C, используемого в компьютерных сетях. На самом деле настоящий RJ45 физически несовместим с 8P8C, так как использует схему 8P2C с ключом. Ошибочное употребление термина «RJ45» вызвано, вероятно, тем, что настоящий RJ45 не получил широкого применения, но внешне похож на 8P8C.
Разводка шестиместного разъёма
Контакт RJ25 RJ14 RJ11 Провод T/R ± Цветовая кодировка (совр.) Устаревш.1 X 3 T + Pair 4 Wire 1 белый/зелёный Pair 4 Wire 1 оранжевый
2 X X 2 T + Pair 2 Wire 1 белый/оранжевый Pair 2 Wire 1 Old чёрный
3 X X X 1 R - Pair 1 Wire 2 синий/белый Pair 1 Wire 2 Old красный
4 X X X 1 T + Pair 1 Wire 1 белый/синий Pair 1 Wire 1 Old зелёный
5 X X 2 R - Pair 2 Wire 2 оранжевый/белый Pair 2 Wire 2 Old жёлтый
6 X 3 R - Pair 3 Wire 2 зелёный/белый Pair 3 Wire 2 синий
